電氣控制說明
一、 概述：
       該系統為純化水設備控制系統。其控制由可編程控制器（PLC）、人機界面（觸摸屏）、變頻器、斷路器、接觸器、熱繼電器、中間繼電器、熔斷器、旋鈕、按鈕、指示燈、開關電源、儀表、液位浮球、電動閥、電磁閥等構成。
PLC完成各種控制要求，人機界面實現人機對話功能。系統具有就地/遠程控制方式，遠程時分為手動/自動運行方式。就地時，操作員在操作箱上直接控制；遠程手動時，各個工序完全由操作人員控制。自動時，機器按預先設置的參數，過程時間等自動運行。工藝參數由有權限人員可預先設置也可在線隨時修改。
       觸摸屏共有12幅畫面，分別顯示流程圖、狀態及操作、故障等相關信息。詳見觸摸屏畫面及參數設置部分。
二、控制對象、功能與操作：
1、預處理反滲透部分：
a、控制對象：
       預處理：兩臺原水泵、過濾器反洗泵、超濾反洗泵、殺菌計量泵、加酸計量泵、多介質過濾器、活性碳過濾器、超濾A、B兩組；
       反滲透：兩臺高壓泵、阻垢劑計量泵、加堿計量泵、清洗泵、進水電動閥、濃水排放電動閥、淡水排放電動閥、不合格水回流電磁閥等。
b、功能：
       預處理系統：具有手動自動功能。手動時原水泵、反洗泵、多介質過濾器及活性碳過濾器的每個閥門均可手動操作，不受PLC控制。自動時原水泵、反洗泵、閥門均受控于PLC。多介質過濾器反沖時間、正沖時間、活性碳過濾器反沖時間、正沖時間參數可由有權限人員在觸摸屏上設置，并可在線隨時修改。


       反滲透系統：進水電動閥及沖洗電磁閥、給水泵、清洗泵、高壓泵均可手動控制。自動時，給水泵、高壓泵、閥門均受控于PLC。
c、操作：
       原水泵為一用一備，旋鈕“A 原水泵 B”旋至左側為A泵，右側為B泵，不能在原水泵運行時進行切換；超濾為一用一備，旋鈕“A 超濾 B”旋至左側為A組，右側為B組。
     就地操作：
原水泵需要就地啟動時，原水泵旋鈕“就地 0 遠程”旋至左側即可；
反洗泵需要就地啟動時，反洗泵旋鈕“就地 0 遠程” 旋至左側即可；
閥門如多介質果過濾器需要就地手動時，將多介質“就地 0 遠程”旋鈕旋至左側，相應閥門旋鈕“關 0 開” 旋至右側打開，旋至左側關閉；
高壓泵需要就地手動時，高壓泵旋鈕“就地 0 遠程” 旋至左側即可；
反滲透電動閥需要就地手動時，旋鈕“關 遠程 開”旋至左側為關，右側為開，中間為遠程；
注意：手動時，先開閥后開泵，不能超壓。否則會損壞閥門及管道。
遠程手動操作：
將所有泵、閥門就地遠程旋鈕旋至遠程，觸摸屏“操作畫面”里手/自動旋鈕旋至手動，再到“手動畫面”里打開、關閉各閥門、泵。


自動操作：
       原水泵，反洗泵及各個閥門旋鈕均旋至遠程位置；進水電動閥、沖洗電磁閥旋鈕旋至右側自動位置。原水泵選擇A泵或B泵、超濾選擇A組或B組。
預處理“手動 自動”旋鈕旋至右側，按下“自動啟動”按鈕，預處理部分自動啟動；反滲透“手動 自動”旋鈕旋至右側按下“自動啟動”按鈕，反滲透自動啟動。


預處理與反滲透啟動過程：
原水泵啟動    多介質過濾器正洗     多介質過濾器運行    活性炭正洗     活性炭運行     超濾正洗     超濾運行    預處理啟動；
給水泵、一級進水電動閥、一級濃水排放閥、淡水排放閥打開     一級高壓泵啟動      濃水排放閥、淡水排放關閉 二級進水閥、二級濃水閥打開     二級高壓泵啟動      二級濃水閥關閉    反滲透啟動
停機： 操作人員在操作畫面里按下自動停止，系統停機；
故障停機：
原水箱液位下限與超濾水箱液位上限延時預處理停機。
    原水箱液位下限、超濾水箱液位上限時觸摸屏上有相關信息顯示，操作人員確認原水箱液位離開下限時，按觸摸屏故障信息畫面中的“故障復位”按鈕，再返回到操作畫面里重新啟動；原水箱液位上限可自動復位下限停機故障、超濾水箱液位下限可自動復位上限停機故障。
反滲透運行，沖洗電磁閥不工作時，出現低壓故障延時10秒停機；觸摸屏有相關信息顯示。
反滲透運行時出現高壓故障延時5秒停機；觸摸屏有相關信息顯示。
高低壓故障停機反滲透直接停機，不進行清洗過程。
操作人員確認故障后，按反滲透電氣控制箱面板上的“故障復位”按鈕或觸摸屏故障信息畫面中的“故障復位”按鈕均，再到操作畫面里按“自動啟動”按鈕可重新啟動系統；
緊急停機：PLC柜與操作臺均設有緊急停機按鈕，遇有緊急情況時，操作人員可按下該按鈕。故障恢復后，旋轉該鈕，緊急停機復位。
三、 觸摸屏畫面：
1、觸摸屏畫面概覽：
   觸摸屏共有12幅畫面


登錄畫面為初始畫面，輸入密碼后按“FastSel”切換畫面，普通登陸用戶編號 1 密碼 111  如需設置參數登陸 2 號用戶，密碼 222.否則提示：

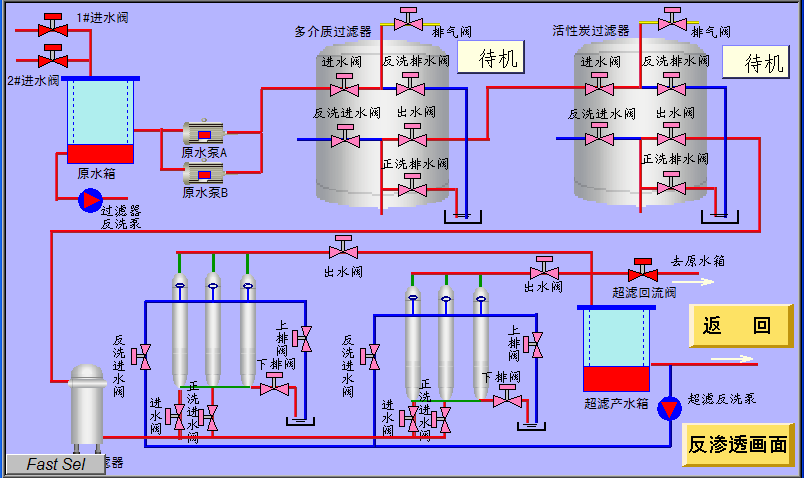

進入流程畫面后可以監控各設備的運行狀態

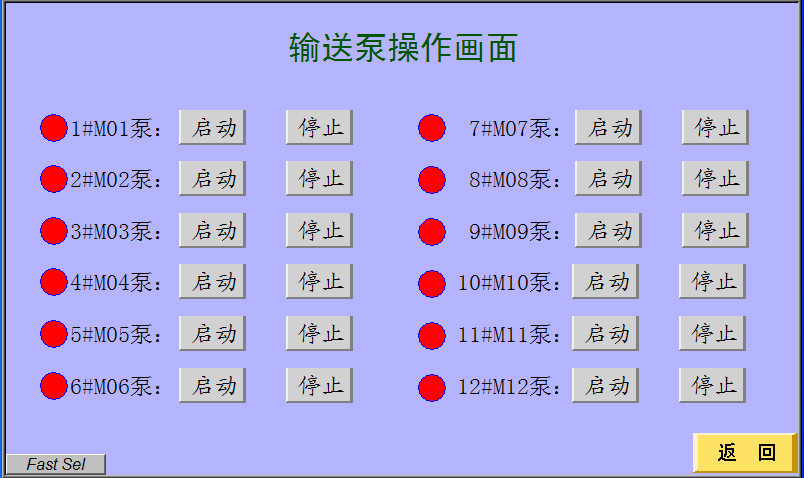

輸送泵遠程啟/停：
電源柜上的“就地/遠程”選擇旋鈕打到“遠程”，觸摸屏上按；“手動操作”進入手動操作畫面，再按“輸送泵手動”操作進入輸送泵操作畫面可以遠程手動啟/停各輸送泵。


注意事項：
(1).正常情況下請勿切斷PLC供電電源。
(2).系統打到自動狀態時按‘自動啟動’系統無動作時，檢查就地箱上個設備是否打到遠程，故障畫面里是否有故障報警。
(3).當出現報警時，確認故障解除后按故障復位鍵再啟動設備。



 西安優特自動化工程有限公司
