該系統為純化水設備控制系統。其控制由可編程控制器（PLC）、人機界面（觸摸屏）、變頻器、斷路器、接觸器、熱繼電器、中間繼電器、熔斷器、旋鈕、按鈕、指示燈、開關電源、儀表、液位浮球、電動閥、電磁閥等構成。
PLC完成各種控制要求，人機界面實現人機對話功能。系統具有就地/遠程控制方式，遠程時分為手動/自動運行方式。就地時，操作員在操作箱上直接控制；遠程手動時，各個工序完全由操作人員控制。自動時，機器按預先設置的參數，過程時間等自動運行。工藝參數由有權限人員可預先設置也可在線隨時修改。
    觸摸屏共有12幅畫面，分別顯示流程圖、狀態及操作、故障等相關信息。詳見觸摸屏畫面及參數設置部分。

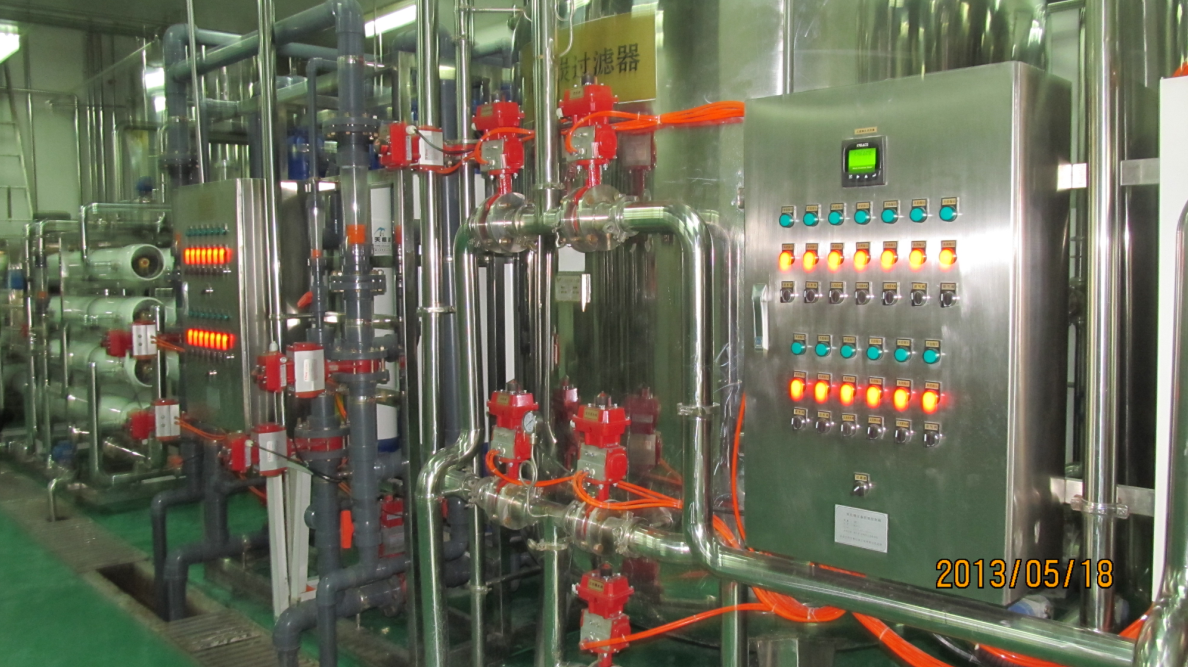

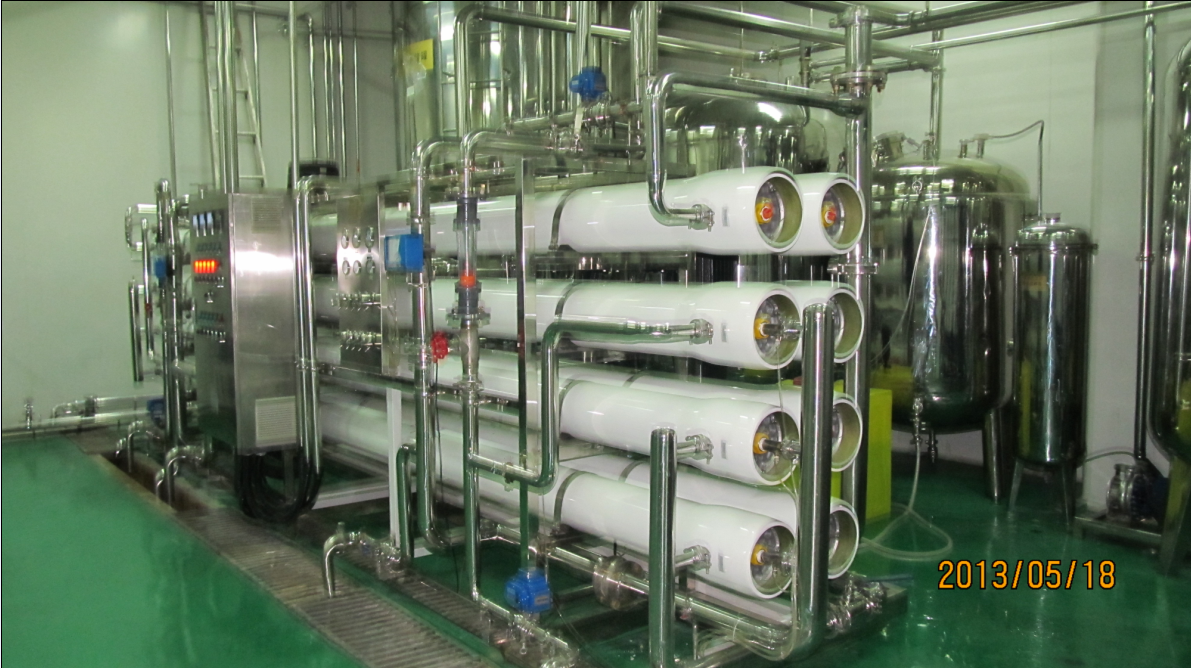

現場照片1



現場照片2

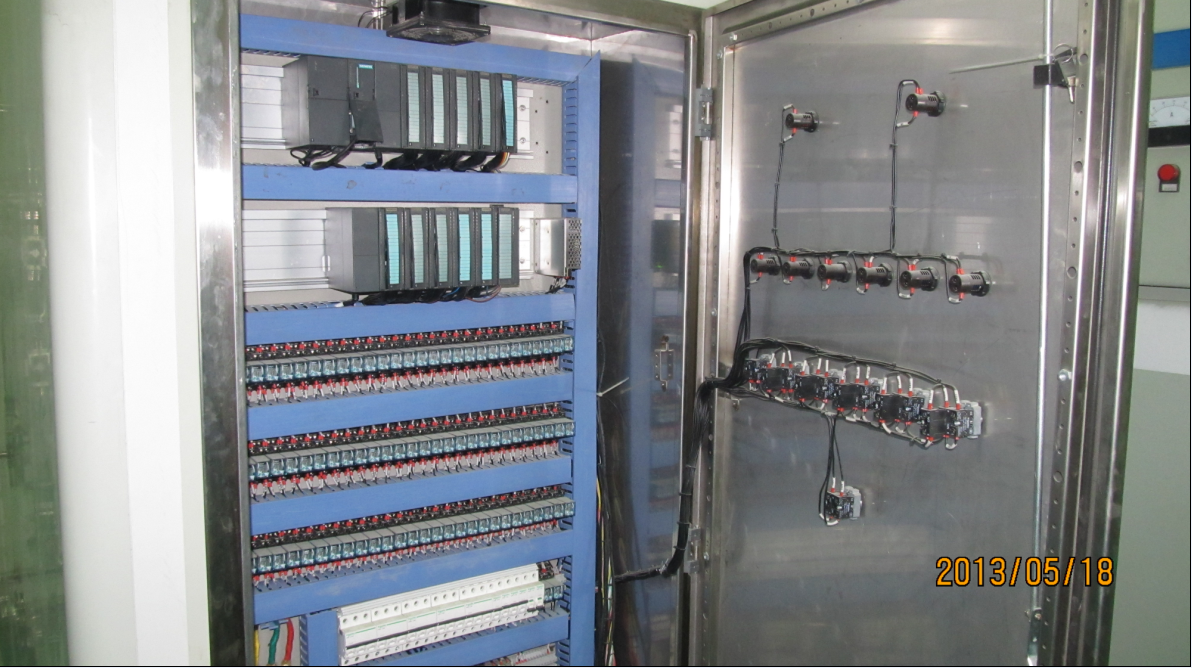

PLC柜

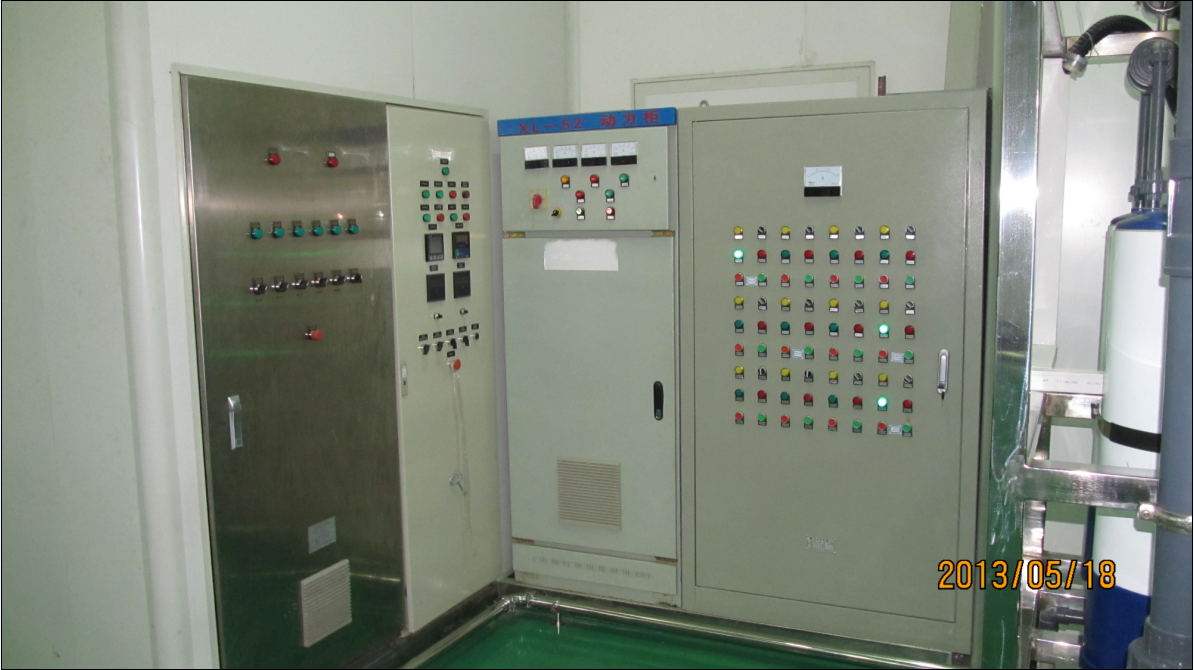

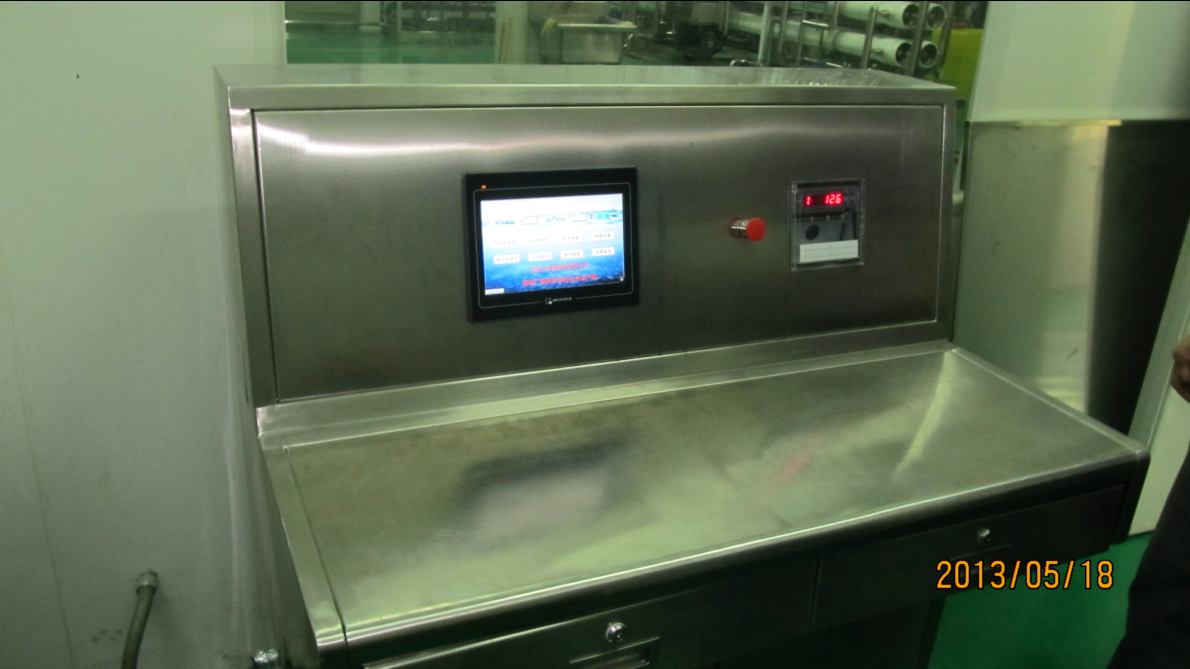

中控室操作臺

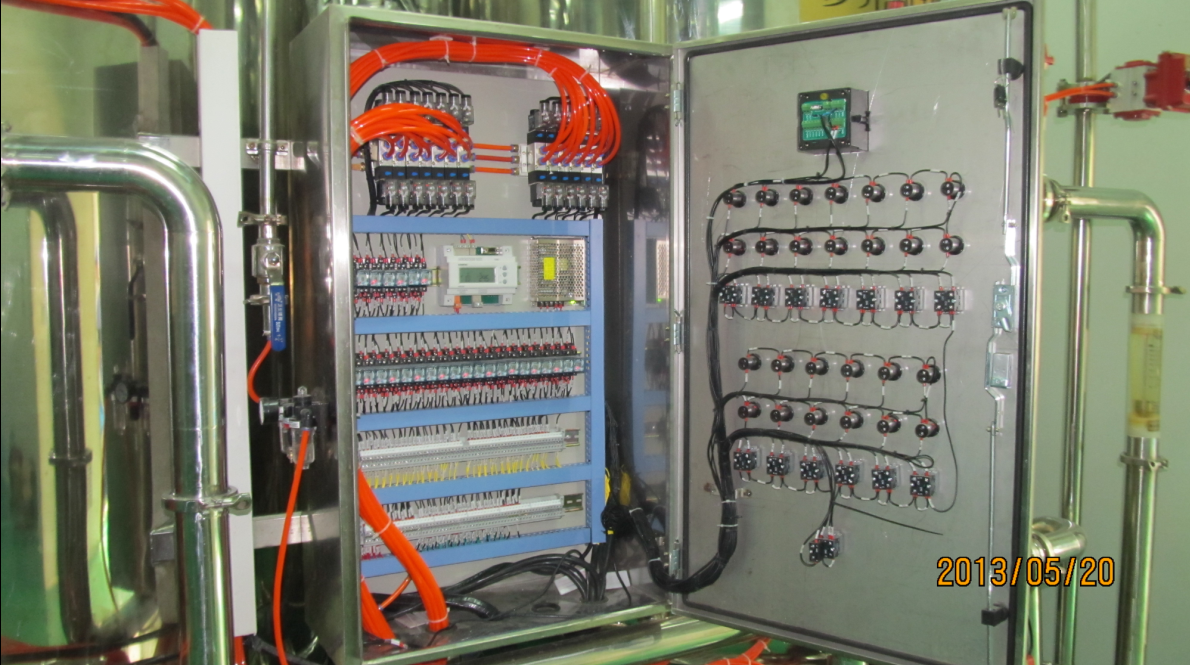

預處理就地電磁閥箱

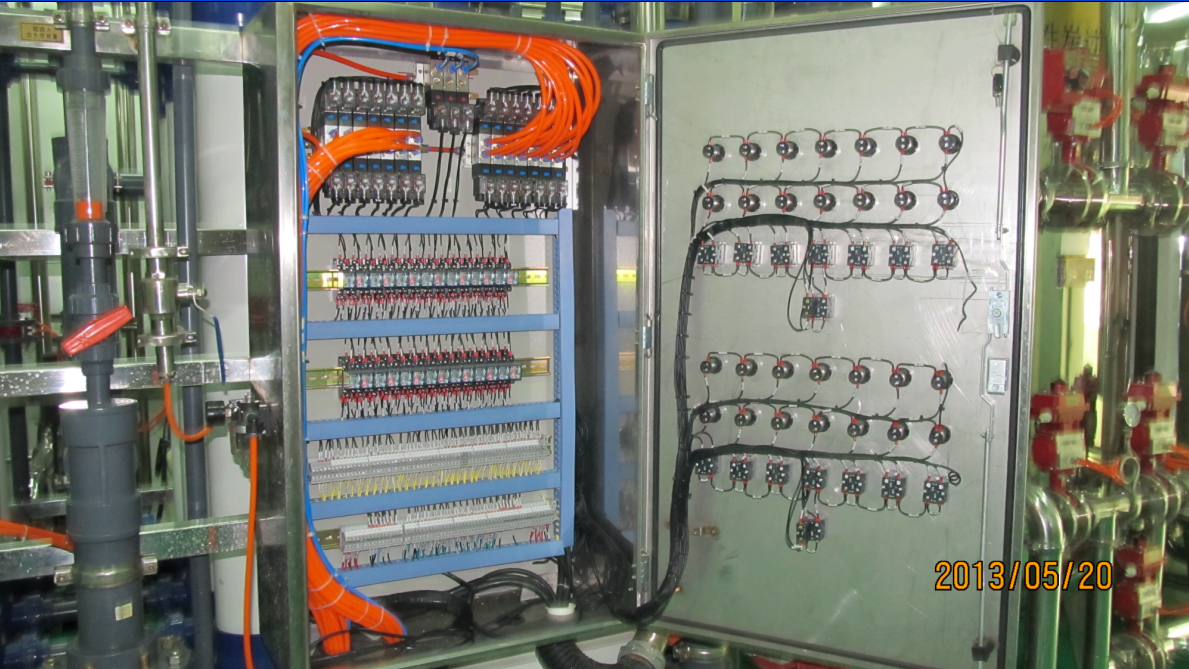

超濾就地電磁閥箱



電控柜

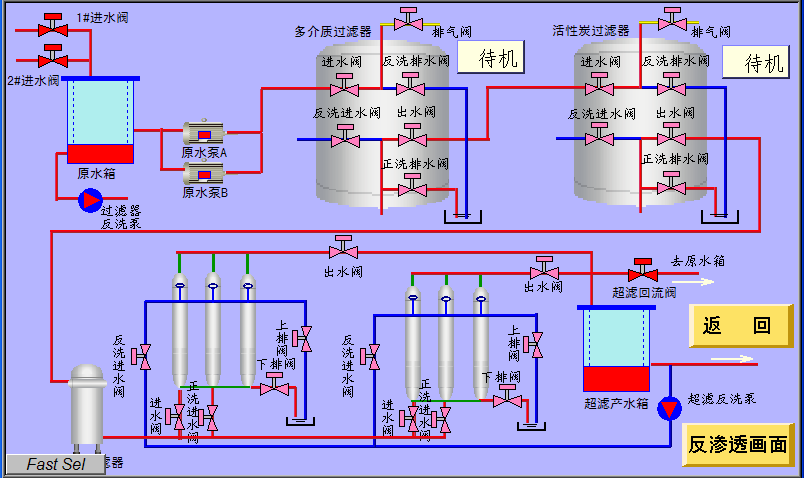

預處理畫面

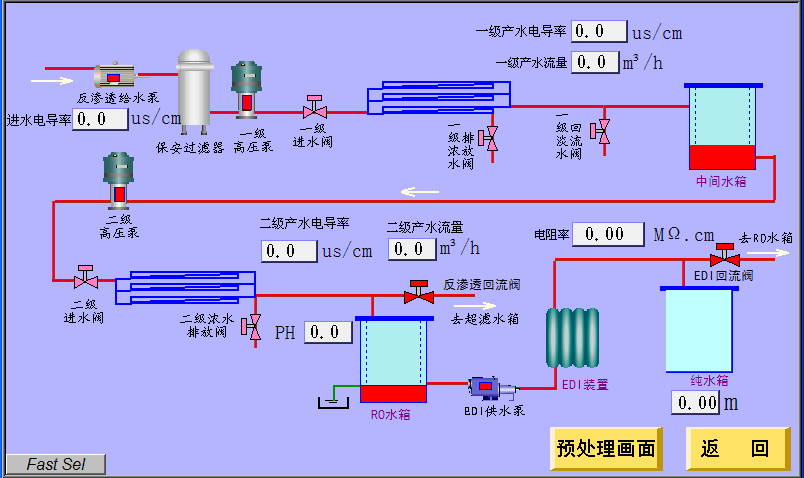

反滲透畫面

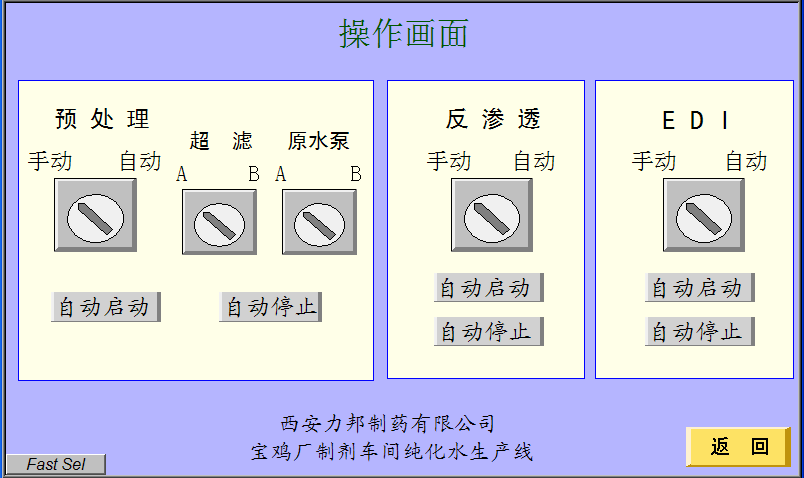

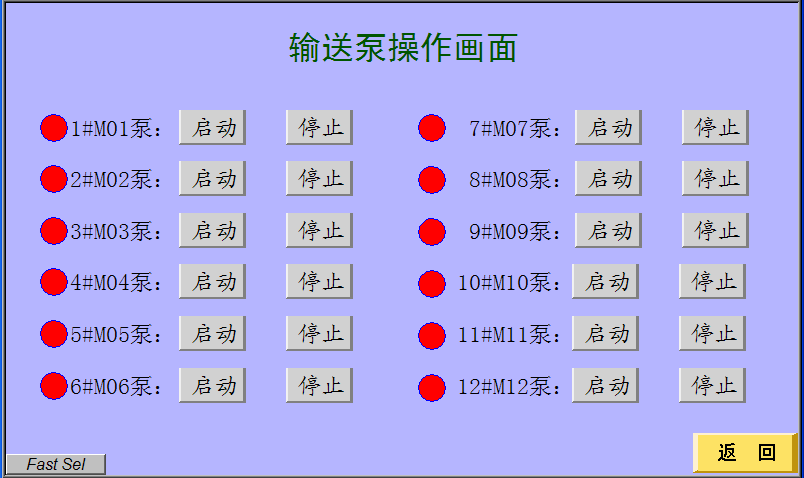

操作畫面1



操作畫面2
