本控制系統是專為焊接控制系統項目而設計。根據貴司設備技術文件的要求，我公司結合多年來在自動化行業設計方面的豐富經驗，采用先進的計算機控制技術、網絡通信技術、工業自動控制技術等，實現了焊接生產線的高可靠性和高度自動化。
       在該系統控制中，最重要的就是保證生產線的邏輯安全，數據實時可靠上傳采集。
在本方案中我們?yōu)榱巳〉梅�(wěn)定可靠的工作性能，PLC選用德國西門子產品，上位計算機選用臺灣研化產品。網絡采用現在流行的現場總線PROFIBUS通信協議來組成整個系統控制核心。
      該網絡為西門子現場總線標準網絡，速度快，穩定性好，遠傳距離遠，擴展性能強。參看網絡框圖。
整個網絡結構分為四個部分�，F(xiàn)場設備級，PLC子站級，上位機，掃描槍部分。
       現場設備級每個工位都有操作箱，為支柱型箱體，實現操作人員操作；PLC子站實現數據下位采集，邏輯關系，通過程序?qū)崿F(xiàn)整個生產線的動作協調，匹配；上位機實時采集生產線數據，如數據庫，通過管理軟件實現數據匯總、報表查詢、報警、優化等等。上位機數據、畫面可通過大屏幕顯示、數據動態滾動。掃描槍主要識別產品身份，實現產品數據管理、統計等作用。



相關圖片如下：

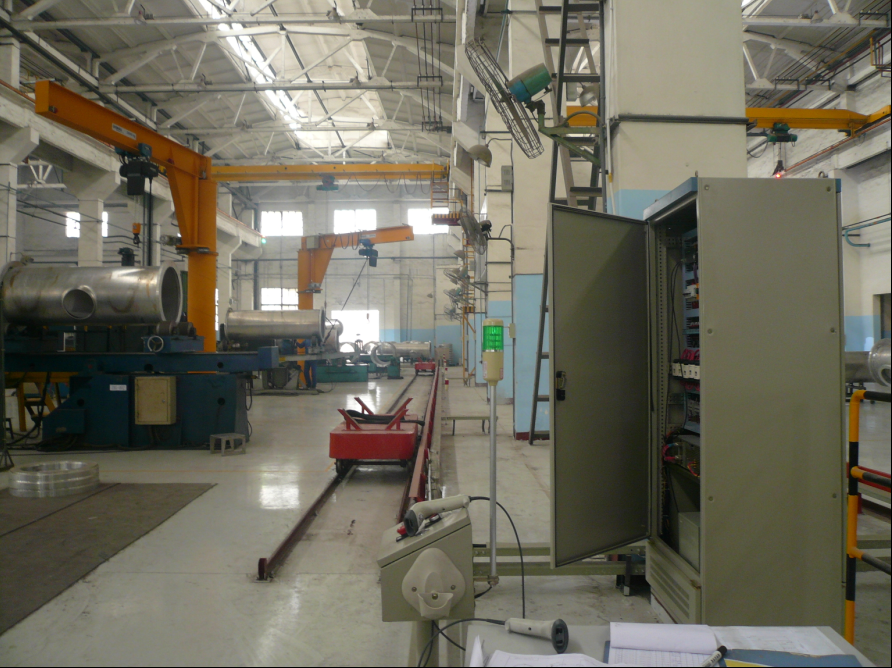

現場設備1

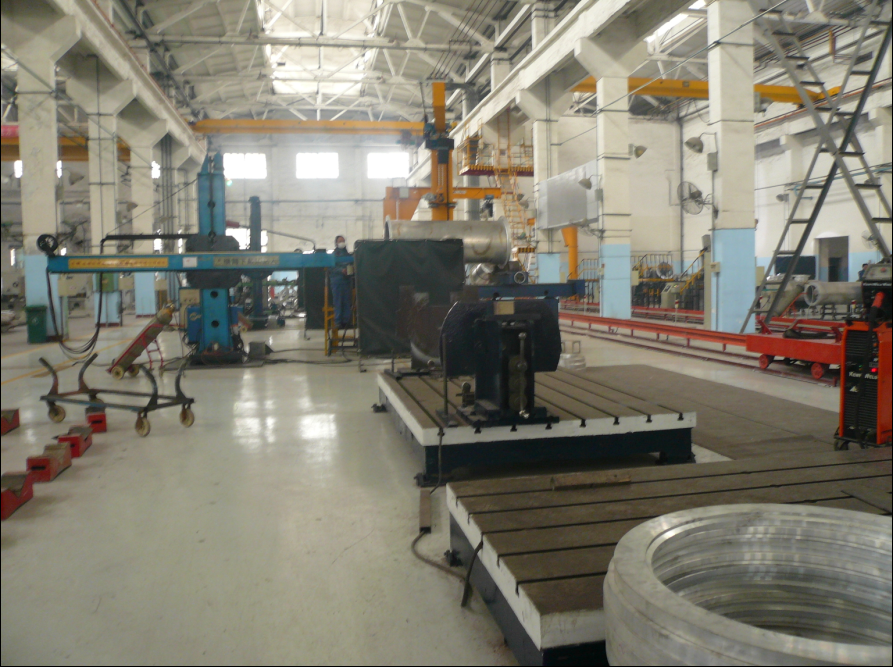

現場設備2
