控制系統說明

一、系統簡介：
       本系統實現了對鋼管進行稱重、測長、噴碼、涂色四個工位的控制。本系統分為自動控制和手動控制，操作人員根據生產需要可在控制柜或操作臺上的旋鈕進行選擇。自動控制時，程序控制各設備按照設計工藝自動完成生產過程。手動控制時操作人員通過各個設備的操作按鈕進行操作完成各個工位過程。手動操作在自動操作系統進行升級、調試或者系統出現故障時確保了正常生產。系統設有上位監控功能，滿足操作人員對整個生產過程進行實時監控。系統還設有報警，打印，報表等畫面，操作人員可以通過相關畫面對系統進行參數設置。
二、控制系統：
1、硬件組成：伺服電機、西門子S7_200PLC、工控機、斷路器、接觸器、熱繼電器、中間繼電器、按鈕、指示燈、開關電源、壓力變送器。
2、軟件組態：PLC編程軟件Step7 Microwin，版本V4.0 SP4；上位機 組態軟件為組態王，版本為6.53。
三、控制原理：
根據生產工藝過程：當系統打到自動運行時，PLC 控制的各個工位按照設計工藝流程自動完成對鋼管的加工過程。
1、稱重工位：當系統檢測到有該工位來料且末端無料信號通過步進梁的動作，鋼管被送到下一工序———測長工位。
2、測長工位：通過行程開關的反饋程序自動計算鋼管的長度，并做記錄。在此工作完成后其標志同樣送到PLC，通過步進梁的動作鋼管進入下一道工序——噴碼工位。
3、噴碼工位：按照設計的噴碼格式，程序控制伺服電機對鋼管進行噴碼，噴碼完成后，伺服電機回到最初位置后才能進行下一道工序——噴色環工序。
4、噴色環工序：通過控制電機使得鋼管在工作臺上按照規定時針旋轉，旋轉同時進行對鋼管的噴色。
注：下一個工序的開始確保前一工藝工序已經完成。這樣才能使整個控制過程安全，快速，暢通的運行。各工序完成時間間隔約為1分鐘。
四、系統運行方式
系統運行方式分為自動和手動：
一、手動控制時有以下兩種中方法來實現；1、控制臺上的按鈕打在手動位置，控制柜上的按鈕要打在停止位置。2、控制臺上的按鈕打在停止位置，控制柜上的按鈕打在手動位置。
可在控制柜上手動完成各個工位的操作。
二、自動控制也有兩中操作方法；1 控制臺上的按鈕打在自動位置，控制柜上的按鈕大在停止位置。2、控制臺上的按鈕和控制柜上的按鈕同時打在自動位置。
滿足以上自動控制要求的同時按下的自動控制按鈕，系統會自動運行，當系統出現故障或按下急停，自動過程終止。出現故障時顯示如：（圖4）畫面。
五、操作說明:
    本系統操作屏采用了西門子MP2776_10’觸摸屏，組態軟件為組態王6.53版本。本系統上位機共有5副畫面，分別是：登陸畫面、流程畫面、報表畫面、報警畫面、打印畫面，操作人員可以通過對畫面底部的按鈕進行自動控制。
實際運行畫面如下：

圖1：流程畫面



顯示鋼管經過各個工序的流程畫面，運行時可以看見電機閃動，鋼管向右移動，橫梁上升，鋼管前移。
圖2：報表畫面


顯示工作報表包括：鋼管編號、操作人員、班次、鋼管的長度、重量、日期時間這些數值，并可對某一天進行查詢。
圖3：報警畫面


當工作過程中出現異�；蛑�故障時此畫面彈出。

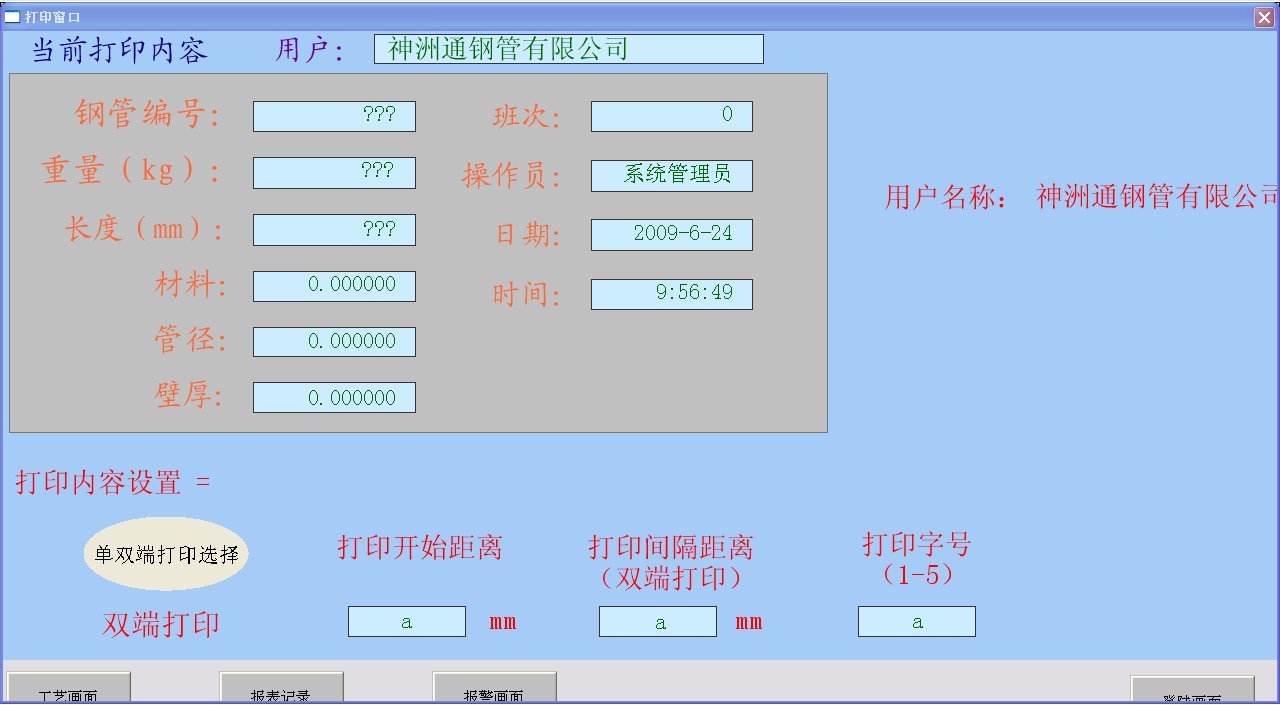

圖4：打印畫面


在鋼管上面的打印數值，對打印內容的設置。
