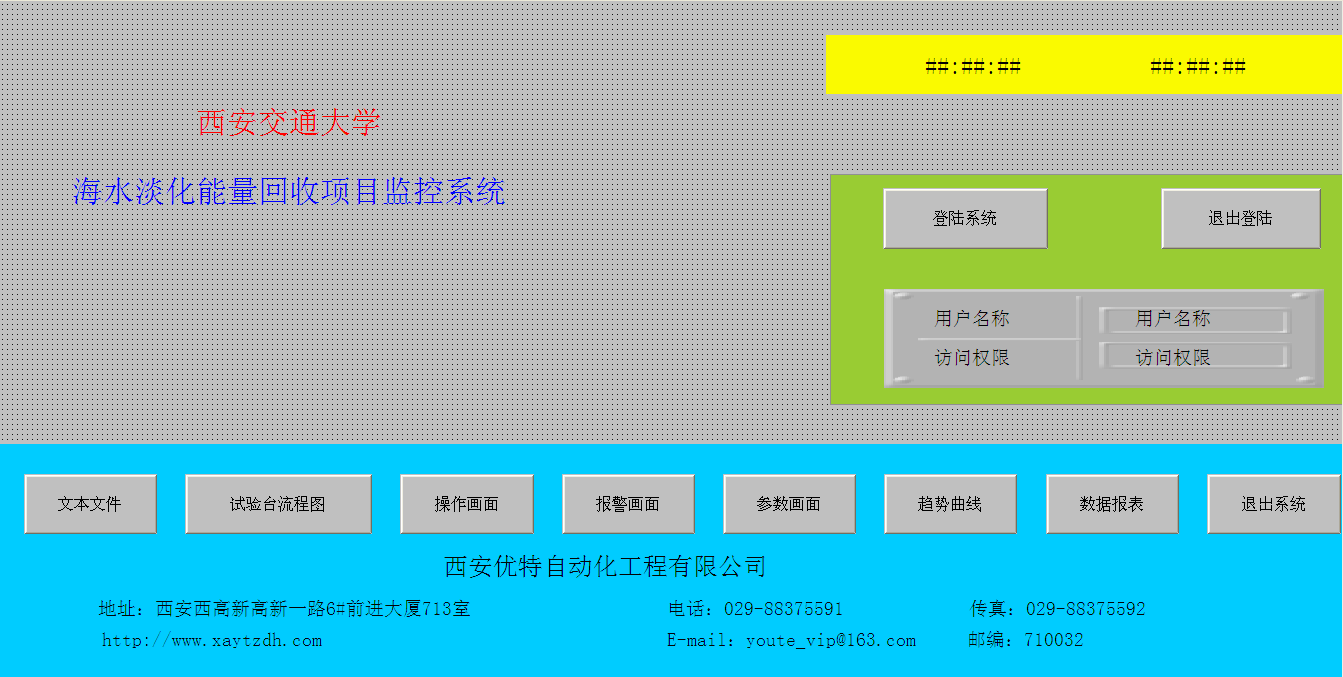

海水淡化能量回收設備控制及監控系統-----西安交大能動學院

2013-7-3 09:45| 發布者: 西安優特| 查看: 3471| 評論: 0|原作者: 西安優特自動化|來自: 西安優特自動化

摘要: 一、試驗臺控制說明：1、變頻器控制及監控：分別對高壓泵和能量回收機的電機進行轉速控制。2、V1 和V2電動調節閥：閉合程度由壓力控制。3、壓力檢測ps1（左側上壓力、泵側入口）壓力測量名稱：原水進口壓力ps2（左側 ...

一、試驗臺控制說明：

1、變頻器控制及監控：分別對高壓泵和能量回收機的電機進行轉速控制。

2、V1 和V2電動調節閥：閉合程度由壓力控制。

3、壓力檢測

ps1（左側上壓力、泵側入口）壓力測量名稱：原水進口壓力

ps2（左側下壓力、馬達側出口）濃液排口壓力

ps3（右側下壓力、馬達側進口）濃液進口壓力

ps4（右側上壓力、泵側出口）原水排口壓力

4、流量測量

FS1（右側上流量、泵側出口流量）測量名稱：原水出口流量

FS2（右側下流量、馬達側入口流量）濃液進口流量

增加一個流量測點：
