制冷機組控制系統說明

一、系統簡介：

本系統共有三套制冷機組，12個冷庫集中控制。

每套機組中有兩臺壓縮機，一臺冷凝水泵，一臺冷卻風機。1-8號冷庫根據各個冷庫實時溫度可啟停制冷控制，9-12號冷庫除制冷控制外，還有定時化霜控制功能。

二、系統構成：

1）硬件組成：西門子S7 200 smart PLC兩套、西門子10寸觸摸屏一臺、斷路器、接觸器、熱繼電器、中間繼電器、按鈕、指示燈、開關電源、壓力變送器、溫度變送器、熱電阻傳感器等。

   PLC(可編程控制器)是整個系統的控制核心，模擬量計算等各種運算、控制輸出執行功能都通過它來實現；彩色觸摸屏上生成組態畫面形象準確的顯示整個生產流程，實時監控各個壓縮機組中壓縮機、水泵、風機的運行、停止狀態，各個冷庫的溫度等實時數據。

2）軟件組成：西門子S7_200  smart 編程軟件，西門子wincc  flexible組態軟件。

三、系統運行方式：

每套機組可在觸摸屏旋鈕上選擇“運行”“停止”工作方式；同樣，每個冷庫也可在觸摸屏旋鈕上選擇“運行”“停止”工作方式。

機組選擇運行方式后，工作過程：機組低壓力實時監測值大于觸摸屏低壓力啟動設置值時，機組壓縮機1啟動，延時120秒后壓縮機2啟動。

機組低壓力實時監測值小于觸摸屏低壓力停止設置值時，機組壓縮機1停止，延時30秒后壓縮機2停止。

機組高壓力實時監測值大于機組冷凝水泵啟動值時，機組冷凝水泵啟動，機組高壓力實時監測值小于機組冷凝水泵停止值時，機組冷凝水泵停止。

機組高壓力實時監測值大于機組冷卻風機啟動值時，機組冷卻風機啟動，機組高壓力實時監測值小于機組冷卻風機停止值時，機組冷卻風機停止。

各個冷庫溫度大于等于溫度上限時，開始制冷；各個冷庫溫度小于等于溫度下限時，制冷停止；

9到12號冷庫，根據冷庫化霜間歇與化霜時間自動進行化霜。

四、觸摸屏操作說明：

  本系統操作屏采用了西門子smart 10’觸摸屏，組態軟件為wincc  flexible。共有9副畫面，分別是：首頁畫面、一號機組流程畫面、二號機組流程畫面、三號機組流程畫面、參數設置一、參數設置二、參數設置三、操作畫面、報警畫面。

 首頁畫面為公司簡介畫面；

一、二、三號機組畫面為機組流程畫面；

參數設置一、二、三分別為機組相關參數設置畫面；

操作畫面可選擇一、二、三號機組及各個冷庫的“運行”“停止”工作方式；

報警畫面為各種故障信息顯示。

首頁畫面

一號機組畫面

二號機組畫面

三號機組畫面

參數畫面一

參數畫面二

參數畫面三

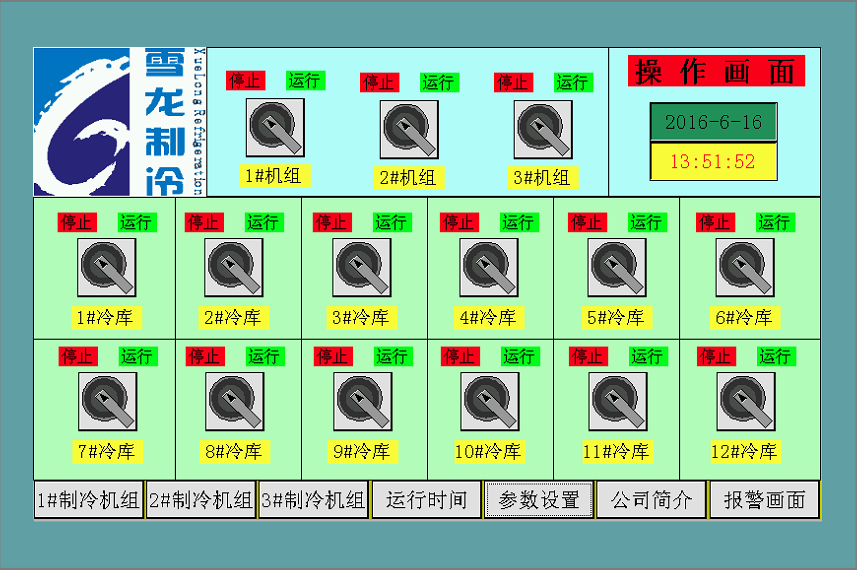

操作畫面

報警畫面

五、操作說明及注意事項

1、        操作說明：

1）        當觸摸屏24V電源正常接入時，觸摸屏上電自動運行在初始畫面下；

2）        根據運行情況通過畫面底部的按鈕可將畫面切至需要的畫面下(一般流程畫面為主畫面)

3）        在主畫面和任何畫面下都可在各個畫面之間靈活切換

4）        當系統或主要設備出現異�；蚬收蠒r，可在任何畫面下看到報警器閃爍，點擊可查看具體報警內容。

5）        在常見故障及處理中可以指導檢修人員進行故障查詢及處理

6）        一般不建議在屏上對設備進行起、停操作。

7）        觸摸屏自身設有屏保功能，輕觸屏面，背景燈自行點亮

注意事項：

1、        不得用利器損傷觸摸屏；

2、        避免震蕩及電磁干擾觸摸屏與其他設備間的通訊；

3、        定期清理觸摸屏及檢查、緊固接線。

西安優特自動化
