一、系統概述

        本系統采用力控組態和西門子smart 200 可編程邏輯控制器，來控制畜牧鹽的流水作業，從而節省了人力，并有效的提高了生產效率。

        系統為手自動相結合的方式，來控制物料的進料量；在不停機的條件下，在上位控制皮帶機的頻率，使后續工藝能夠達到產能的要求。

二、組態畫面

        1、啟動三維力控軟件：雙擊電腦桌面“力控Forcecontrol 6.1”軟件圖標，完成軟件啟動。

        2、搜索工程項目：點擊“搜索”圖標，選擇正確的工程路徑后，再點擊“運行”圖標，即可啟動組態工程。（如圖所示）

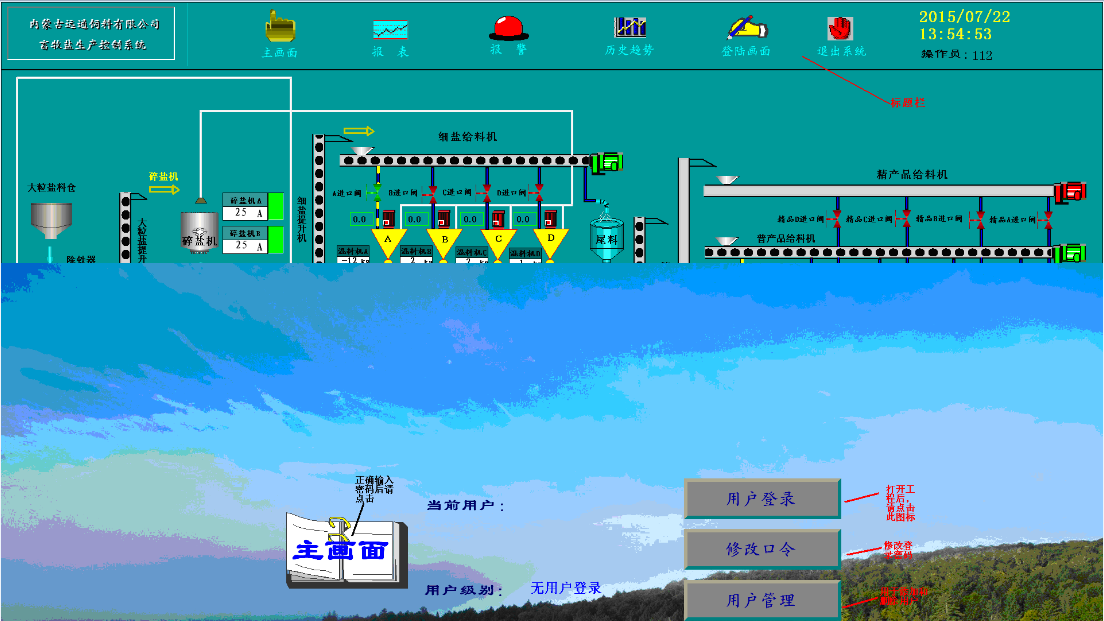

（登錄畫面）

1、當成功啟動項目工程文件后，進入“登錄畫面”。

2、點擊“用戶登錄”圖標，彈出登錄對話框，請選擇用戶登錄名稱和與其相對應的密碼；登錄成功后，頁面會顯示當前用戶名。

3、登錄成功后，請點擊“主畫面”圖標，進入工藝流程畫面。

4、“修改口令”和“用戶管理”圖標，只有登錄為管理員級別的用戶，才能使用此功能進行密碼的修改和用戶的添加與刪除。

圖 3（主畫面）

1、此畫面能直觀的了解整個系統的運行狀態、物料的重量、閥門的開關狀態，電機的運行狀態，通過參數的設置達到自動控制的目的，

2、通過“標題欄”可以實現各個畫面的循環切換，把握住生產時間，提高生產效率。查看登錄用戶。

3、實時顯示料罐的重量，方便操作人員掌握物料重量信息。能夠及時的針對當前重量做出控制的改變。

4、實時顯示碎鹽機工作電流值和運行狀態；當碎鹽機工作時，綠色塊閃爍；碎鹽機為紅色塊時，表示為停止?fàn)顟B(tài)。碎鹽機A，B同理。

5、實時顯示四臺壓磚機和機器人的工作狀態，紅色塊為停止?fàn)顟B(tài)，綠色閃爍表示為工作狀態。點擊此圖標即可進入壓磚機和機器人的手動控制畫面，如圖

6、當給料機啟動時，電機顏色為綠色，給料機黑色小塊開始流動。停止時，黑色小塊消失，電機顏色也變?yōu)榧t色。系統中所有的提升機和給料機同理。

7、混料機攪拌時間，當混料機進料到達設定的上限值后，此時關閉進口閥，并且攪拌計時開始，當攪拌時間等于設定值時，打開出口閥開始放料 （工藝為普料和精料）。當工藝為“鹽粉包裝”時，需要進行二次開關閥。并且設定二次開閥的時間。

8、混料機和混合器的參數設置（設定范圍：攪拌時間：“1-50分鐘”，二次放料時間：“1-50分鐘”混料機上限：“≦1200千克”，混合器上限：“≦650千克”）。“攪拌時間”是混料機進料到達上限時，開始攪拌計時；到達設定的時間后，打開出口閥�！盎炝蠙C重量上限”是混料機進料上限的設定值�！盎炝蠙C重量下限”是混料機放料關出口閥和開進口閥的設定值�！盎炝蠙C二次放料”與“混料機二次關閥”是在進行鹽粉包裝時，為保證不堵料和和混合器E的正常工作需要讓混料機進行二次放料延時，當?shù)谝淮畏帕系竭_二次關閥的重量時，出口閥關閉，進行第二次攪拌計時。時間到達設定值后，第二次打開出口閥，到下限在關閉出口閥�！盎旌掀髦亓可舷蕖焙汀盎旌掀髦亓肯孪蕖笔沁M料到達混合器重量上限時關閉進口閥的設定值，和混合器重量到達重量下限設定值時關閉出口閥并同時打開出口閥。

9、大鹽粒皮帶機參數設定（設定范圍：速度：0-50Hz；）�！按篼}粒皮帶機低速”是當四個混料機的總重量達到設定上限值后，降低皮帶機速度�！按篼}粒皮帶機高速”是當四個混料機的總重量達到設定下限值后，提高皮帶機速度；“大鹽粒皮帶機重量上限” 是四個混料機的總重量的上限設定值�！按篼}粒皮帶機重量下限” 是四個混料機的總重量的下限設定值。

10、當混料機需要檢修時，請在開機前點擊相對應的圖標，釋放鼠標后對應的圖標會變?yōu)榫G色閃爍。當檢修完成后請再次點擊綠色閃爍按鈕，退出檢修狀態。

11、當閥門開到位后，畫面上相對應的閥門會變?yōu)榫G色；當閥門關到位后，畫面上相對應的閥門會變?yōu)榧t色。如果畫面上兩種顏色都沒有請檢查現場閥門開、關到位的行程開關（等故障排除后才能開機）。開機時，首先應該檢查閥門的狀態。確保各個閥門正常工作的情況下，在啟動給料系統。

12、“混料系統手動畫面”點擊進入混料系統手動操作畫面；如圖4所示，進入后可對混料系統的閥門和攪拌機進行手動控制（在系統手動工作狀態下）�！盎炝舷到y(tǒng)狀態畫面”點擊進入混料系統實時狀態畫面；如圖7所示，進入后可以比較直觀的看到所有混料系統的閥門和攪拌機的工作狀態。

13、“混合系統手動畫面”點擊進入混合系統手動操作畫面；如圖5所示，進入后可對混合系統的閥門和攪拌機進行手動控制（在系統手動工作狀態下）。“混合系統狀態畫面”點擊進入混合系統實時狀態畫面；如圖6所示，進入后可以比較直觀的看到所有混合系統的閥門和攪拌機的工作狀態。

14、a、系統中所有電機均為手動單臺啟動。

1）啟動電機前低壓配電室中的每個設備應該打到“遠控”后才能在上位進行后續的操作。如果信號丟失或者沒有將設備打到“遠控”位置上，則會出現提醒警告對話框來提醒用戶電機沒有在“遠程”位置上。

2）在上位啟動電機時請先點擊“啟動”，再分別點擊設備與之相對應的設備名稱，彈出設備操作對話框，即可對電機啟停進行控制。

3）例：對大鹽粒皮帶機進行控制，請先點擊設備圖標對應的文字名稱。如圖 ，彈出操作對話框，如右圖 ，“啟動”直接啟動電機，“停止”直接停止電機運轉，“復位”可一切斷電機的啟動和停止?fàn)顟B(tài)，“退出”退出操作對話框。

b、電機控制中的“停止”為系統一鍵停止，正常情況下請勿點擊本按鈕，需要停機時請按照當前的工況來決定停止設備的先后順序。

c、閥門控制中，分為手動和自動控制。

1）“手動”，選擇為手動狀態的時候其圖表上的文字會發生顏色變化，方便操作人員了解當前的閥門工作模式。在選擇閥門手動后，如果想要控制混料系統的閥門和攪拌機請點擊“混料系統手動畫面”， 如果想要控制混合系統的閥門和攪拌機請點擊“混合系統手動畫面”。進入到對應的對話操作畫面后，就可以對所需要的閥門和攪拌機進行手動控制了。

2）“自動”，現場操作臺上的閥門必須打到“自動”位置上，然后在選擇所需要的工藝，最后點擊“自動”。 選擇為自動狀態的時候其圖表上的文字也會發生顏色變化，方便操作員了解當前的閥門工作模式。

3）“0”，當不采用遠程控制或者不生產時，請點擊此圖標�！笆謩印焙汀白詣印睍�變回初始顏色，說明當前閥門不受上位控制。

圖 4（混料機閥門手動畫面）

圖 5（混合器閥門手動畫面）

圖 6（混合器運行狀態畫面）

圖 7（混料機運行狀態畫面）

d、工作模式：本系統分為三種工藝，分別為：鹽粉包、普料和精料。

       1）鹽粉包：需生產鹽粉包時，請先點擊“鹽粉包”，當圖標文字變顏色時為選中狀態 。然后在把閥門選擇為“自動”后，在按從后至前的順序啟動電機。

       2）精料：需生產精料時，請先點擊“精料”，當圖標文字變顏色時為選中狀態 。然后在把閥門選擇為“自動”后，在按從后至前的順序啟動電機。（不需要啟動供料系統）

       3）普料：需生產普料時，請先點擊“普料”，當圖標文字變顏色時為選中狀態 。然后在把閥門選擇為“自動”后，在按從后至前的順序啟動電機。

       4）如果不需要自動生產時，請將工藝選擇為“0”位，此時“鹽粉包”“ 精料”“ 普料” 文字會變回初始顏色。

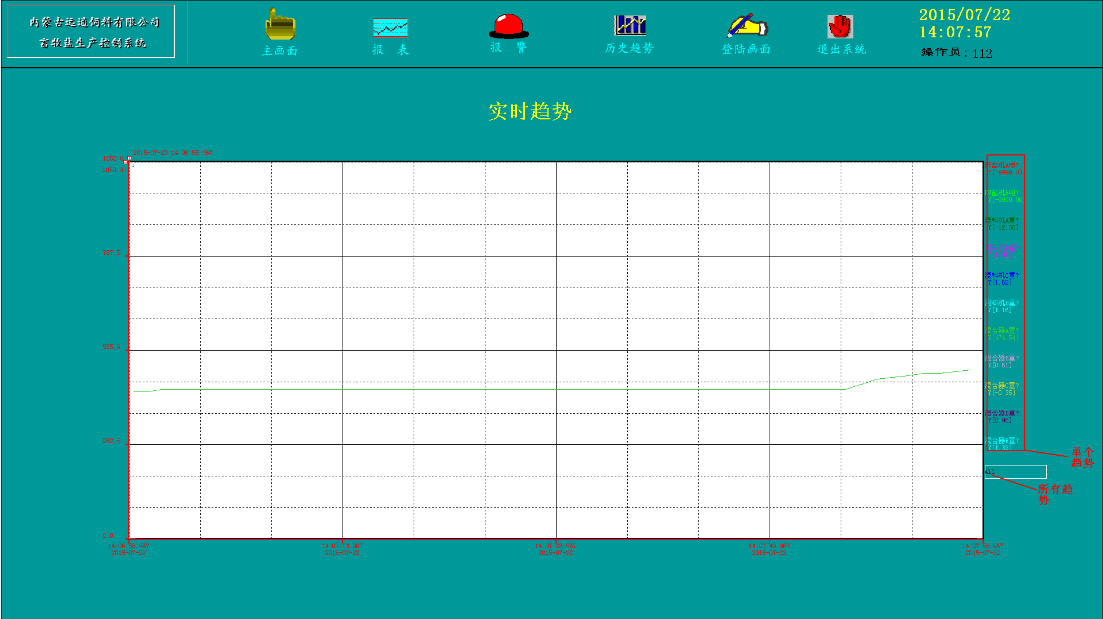

圖 8 （實時趨勢圖）

1、在此畫面中，可以直觀的看出四個混料機A,B,C,D和五個混合器A,B,C,D,E的重量以及碎鹽機A,B的電流。

1）點擊“All”可以看到以上設備的實時數據趨勢。

2）分別點擊圖8右側紅色方框里的設備名稱，就可以單個的顯示其實時的數據趨勢。

圖 9 （報警畫面）

1、在項目被重新打開時，因為上位機與下位機數據沒有通訊上，會提示故障，待通訊正常后即可恢復正常。

2、產生的新故障，只會在上次故障的后面，記錄所發生的事件。

3、條件查詢：分為時間查詢和操作員查詢

       1）時間查詢：先選中時間查詢(時間查詢時間間隔為一個小時)，然后在下拉框選擇需要查詢的時間段后，在點擊“查詢”圖標。而后所需查詢的時間段故障信息就會顯示在故障輸出表中。

       2）操作員查詢：選中操作員查詢，在下拉框中選擇需要查詢的用戶，在點擊“查詢”圖標。而后所需查詢的在用戶登錄時所產生的故障信息就會顯示在故障輸出表中。

     3）時間查詢和操作員查詢：勾選兩者后，選擇所需要查詢的條件，在點擊“查詢”圖標。而后所需查詢的故障信息就會顯示在故障輸出表中。

4、打�。喝缫�打印故障信息，點擊“打印”就可以打印當前故障表頁了。

5、故障消音：當故障產生時，觸發報警。這時先要從故障報表中查詢是什么故障信息，然后在點擊相應的消音圖標。

圖 10（數據報表）

1、打印設置：設置目標打印機。

2、打�。涸趯υ捒蛑羞M行打印設定。

3、導出：選擇正確的路徑后，導出excel格式文件，存放在該目錄下。

4、查詢：在對話框中選擇需要查詢的時間段，確定查詢后，所查詢的信息就會顯示在報表頁面中。

三、注意事項

   1、在啟動電機前請先檢查閥門的運行狀態，確認無誤后，再啟動電機。

   2、工藝切換時，需在系統停止的狀態下完成。

   3、請不要讓系統長時間停電，當系統停電超過（5-7天），系統數據會丟失。

   4、上位數據的設置不能出現沖突，也不能相互矛盾。

   5、保持控制室內清潔。

6、控制柜內應處于封閉狀態，減少粉塵進入。

7、環境溫度18℃～30℃，溫度變化率≤5℃／h。

8、相對濕度45％～70％，在任何情況下，不允許結露。冬季相對濕度不能維持在此范圍內時，最低值應以不產生靜電為宜。

9、裝置運行時，控制柜內不允許存在明顯的磁場和強烈的機械震動，不允許使用產生電磁干擾的設備。

10、控制系統電源應由UPS提供。

11、電壓波動：＜10％額定電壓。

12、主控單元及機柜濾網的清潔和完好程度。

13、控制柜頂部風扇應運轉良好，無異音。

14、 UPS運行正常，無報警。

15、模塊運行指示燈狀態正常。

16、上位機運行正常，無死機和花屏現象。
