一、項目背景

RY系列蒸餾水機為國家重點推廣的高效節能型注射用制水設備。其應用先進的熱泵原理，利用工質從不可利用的低溫?zé)嵩醇橙�熱量，通過壓縮機對工質做功，使工質升溫，變成可利用的高溫?zé)嵩�，從而使廢棄熱源再利用，達到產品高效、節能的效果，比多效蒸餾水機節能50%以上，可根據需要生產35℃或90℃的蒸餾水。本公司于2014年與寶雞忠誠制藥機械有限責任公司簽訂合同并完成設備調試。調試完成后設備具有作簡單，運行穩定產量大、水質優良等特點；尤其是采用S7-300系列可編程控制器PLC，MCGS 15寸HMI對液位、壓力、水質進行實時在線檢測和控制，實現了人機交互功能，使整機運行智能化。主驅動采用ABB ACS510變頻器，保證了系統的穩定性。

設備同時具備手/自動切換功能。1選擇手動模式時，操作人員可在控制柜門板旋鈕上，進行電機啟停、閥門開關等操作。2選擇自動模式時，系統按照操作人員在觸摸屏上設定的參數全自動運行。

以下為本公司技術人員現場調試照片

（圖一）

和現場設備照片（圖二） 一

圖 二

二、觸摸屏畫面

                                                     主畫面

壓氣機

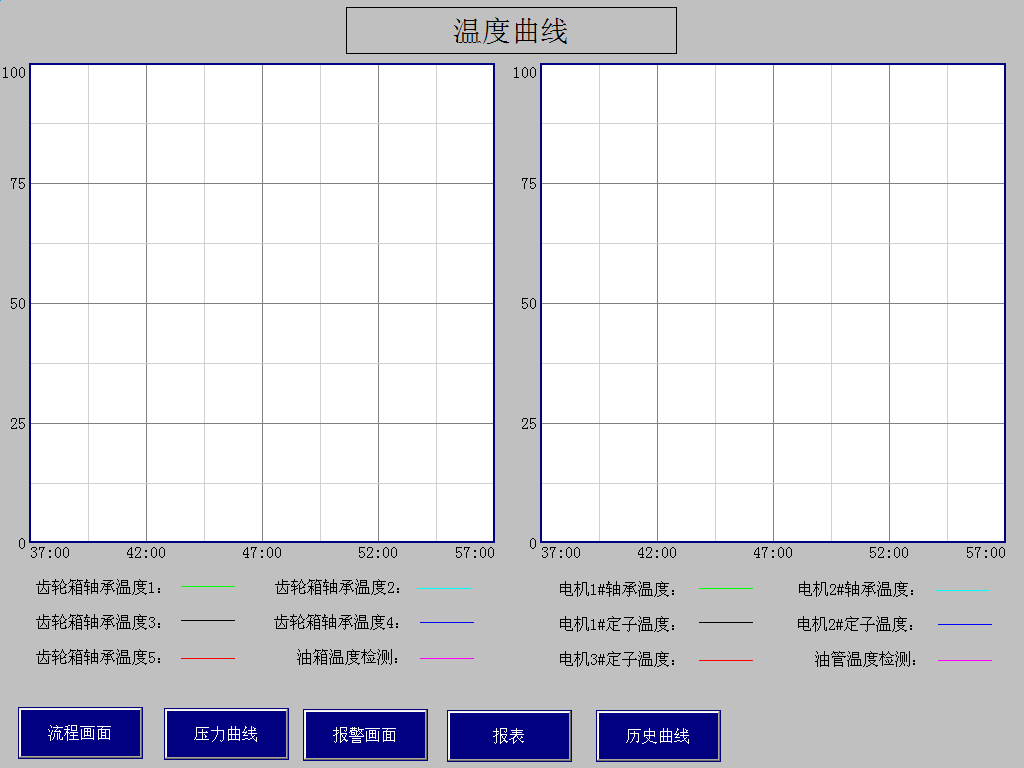

溫度曲線

歷史曲線

出水參數報表

報警畫面

1） 畫面中能實時顯示各種設備的工作狀態，包括開關信號和模擬信號。

2） 壓氣機和出水參數形成歷史報表或?qū)崟r(shí)報表，其中壓氣機參數具有查詢和導出功能。

3） 趨勢曲線能夠分析生產過程的變化過程，從而優化生產，及對事件進行分析。

4）對于不同工藝參數，可進行相對應的參數設置，實現參數的多元化。

5）設備故障具備預警提示和延時停機功能。發生故障系統先發出警報，提醒現場人員排除，如沒有排除或無法人為排除的，系統延時3分鐘后，自動停機。
