一、系統概況

本系統主機柜由昆侖通態觸摸屏和西門子PLC（可編程邏輯控制器）組成。

二、手動操作

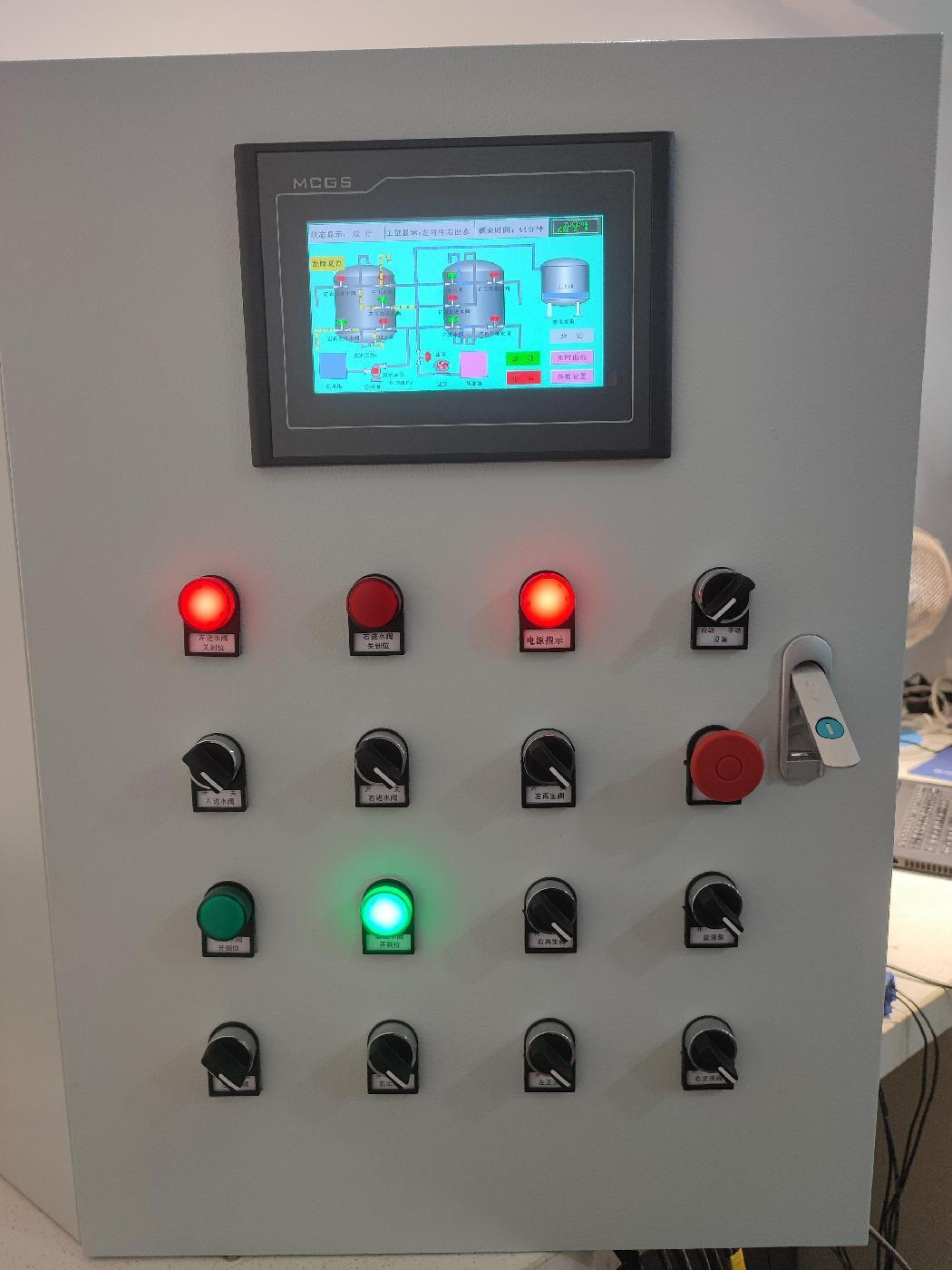

   待系統上電后，系統控制箱可進行手動控制操作。如圖1所示，將手自動二位旋鈕打到手動位（右位），將對應閥門和水泵的旋鈕打到開（左位）或關右位）可以控制閥門和水泵的開啟或關閉。

圖1

三、自動操作

 1、啟動：待系統上電后，將軟化水配電柜上手自動旋鈕打到自動(左位)，在觸摸屏登錄成功后，在觸摸屏上點擊“啟動”按鈕，系統自動運行，如圖2。

圖2

2、停止：在觸摸屏上點擊“停止”按鈕系統停止運行，如圖3。

圖3

四、觸摸屏畫面

1. 待系統上電后，觸摸屏進入“登錄畫面”，如圖4。

圖4

2. 在此頁面登錄“負責人”用戶后可以進行權限管理和登錄密碼修改操作，最高權限用戶為“負責人”，可以進入每個頁面，可以對各個參數進行設置。登錄密碼為“******”。

3.另一用戶為“操作員”用戶，登錄后可以進行部分操作，無法對參數等重要數據進行修改。登錄密碼為“******”。

4、點擊“用戶登錄”后，切換用戶登錄畫面，如圖5。

圖5

5.點擊選擇需要登錄的用戶，輸入相對應的密碼，登入成功后自動進入“流程畫面”，如圖6。

6、在“流程畫面”中，可以看到各個閥門、水泵是開啟還是關閉，可以看見管道中水流的方向。

7.“流程畫面”上方可以看到系統當前處在什么狀態，當前在哪個工位運行，點擊頁面右下方換畫面的按鈕，可以在各個頁面中進行切換。

圖6

8、點擊“參數設置”時，觸摸屏切換至參數設置畫面，如圖7。

圖7

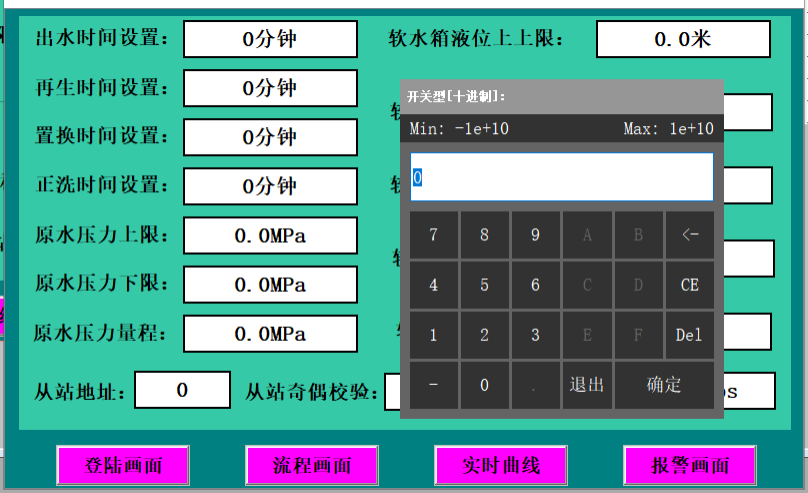

9、在“參數設置”界面可以進行系統相關參數的設置，點擊需要修改的參數可以進入?yún)��?shù)修改界面，如圖8。

圖8

10、點擊“實時曲線”時，觸摸屏切換到“實時曲線”畫面，如圖9。

圖9

在“實時曲線”頁面可以看到軟化水箱和原水壓力的變化曲線。

11、點擊“報警畫面”，觸摸屏切換到報警畫面，如圖10。

圖10

12、系統運行時出現報警，報警詳細信息會被顯示在此畫面中，同時在“流程畫面”左上角也會出現報警滾動條，方便操作人員發現，如圖11。

圖11

13、系統出現故障報警，在故障解決后點擊“故障復位”按鈕，報警消除，系統繼續穩定運行。

五、注意事項

1、非專業人員請勿修改參數設置，以免系統無法正常運行。

2、定期檢查柜內元件，查看是否有線頭脫落。

3、凡是檢修帶電設備時，切記首先切斷電源，以免造成觸電事故。
