一、系統概況

        本系統控制柜由昆侖通態觸摸屏，遠程控制模塊和西門子PLC（可編程邏輯控制器）組成，采用手/自動兩種方式控制，自動方式可以通過觸摸屏，手機小程序，上位機三種方式操作，客戶不需要到現場可以了解設備的運行狀況大量的節省了能源與人力，同時減少了設備的故障率。

二、手動操作

  待系統上電后，可進行手動控制操作。如圖1所示，將系統手自動旋鈕打到手動位置，可以手動控制鼓風機、產水泵、反洗泵的啟動停止，可以控制閥門打開關閉。

 圖1

三、自動操作

1、門板上的系統手自動旋鈕打到自動位置，將觸摸屏上的啟動停止旋鈕打到啟動，系統執行自動程序，實現無人值守運行。

2、自動運行過程：系統啟動后，進水泵運行膜池水位合適，鼓風機給兩臺膜組器提供曝氣——產水泵和回流泵運行——排水泵運行。

三、觸摸屏畫面

1、觸摸屏開機會自動進入主畫面如圖2所示，在主畫面中，可以直觀的了解到各個閥門、產水泵、反洗泵的工作狀態和管道水流的方向。

3、系統中壓力、液位可以在此畫面中查看。

圖2

4、點擊右上角的小房子可以進入菜單畫面，如圖3：通過此畫面可以進入設置參數、操控、報警、儀表數據畫面。

                                                                                                           圖3

5、擊“參數畫面”時，觸摸屏切換至參數畫面，如圖4：

圖4

5、在系統自動工作前，需設定好運行參數，保證各個參數的合理性，不影響程序的執行。

6、在操作畫面中，可以任意選擇單個鼓風機或兩臺鼓風機，產水水泵的多臺和單臺系統會根據設置的參數控制設備的啟停。

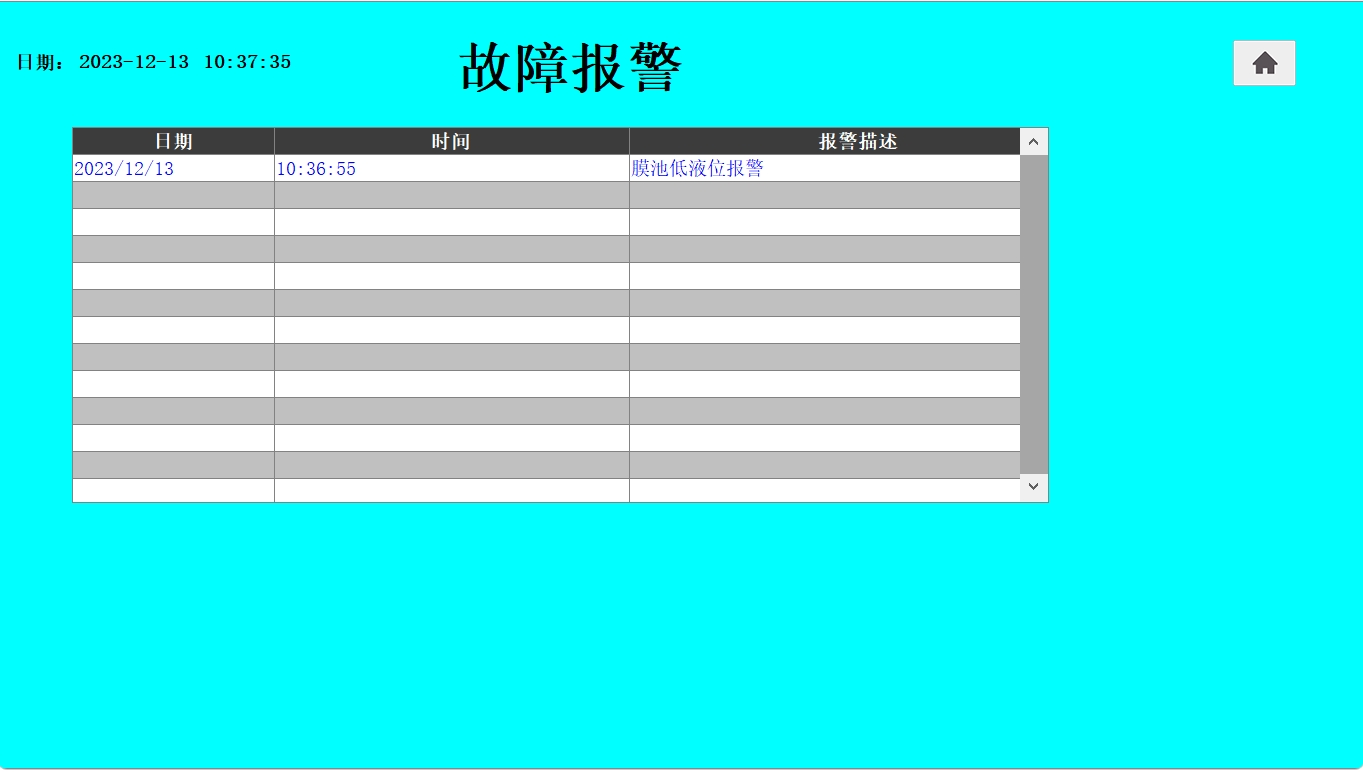

8、點擊“報警畫面”時，觸摸屏切換至報警畫面如圖5。

 圖5

9、當系統運行時出現報警，該報警會被顯示在此畫面中。

四、上位機的操作

1、打開電腦點擊次軟件可進入如圖6：

                        圖6

2、進入主界面如圖7：

                                                                                                       圖7

上位機，手機的操作和觸摸屏相同。

五、無線模塊

1、上位機和手機小程序的數據是通過無線模塊傳送。

2、在電腦上點擊可進入無線模塊應用

點擊登錄進入圖8：

                                                                                                         圖8

 3、打開設備通道如圖9，啟動力控軟件先要打開無線設備通道才能連接現場設備進行控制。

                                                                                                          圖9

4、出現小程序或上位機無數據，可查看電腦是否有網絡和無線模塊SIM卡流量或套餐是否到期。圖10可查看SIM卡信息。

                                                                                                     圖10

六、小程序

1、打開微信進入小程序搜索云組態監控，可進入畫面如圖11

2、圖11

3、進入操作畫面如圖12

圖12
