空壓機（四臺）自控操作說明

一、系統概述

   本系統自控部分采用力控組態和西門子smart 200 可編程邏輯控制器，來實現四臺空壓機的聯控作業。自控部分為手自動相結合的方式，來控制空壓機的運行，讓設備運行的更加穩定和理，使生產的氣源能夠滿足產能的需求，達到供需之間的動態平衡。

二、自控部分

   a)手動就地操作

  1、將操作箱上的三位旋鈕旋至“啟動”，即可在操作箱上對相應設備進行手動就地啟停操作�？諌簷C(jī)、干燥機工作時，運行指示燈亮。

 圖一  配電箱面板布置圖

b)遠程操作

當三位旋鈕旋至“遠程”時，觸摸屏上“遠程”閃爍；遠程時，操作在上位機進行�？諌簷C(jī)操作方式與干燥機相同。

三、觸摸屏相關畫面

1、觸摸屏可以顯示空壓機的出口壓力、主機出口溫度值；并可顯示空壓機的運行、待機、加載、卸載狀態。

圖二  觸摸屏初始畫面

2、數據畫面可以查看設備運行參數。點擊初始畫面中對應的空壓機圖片，即可顯示當前空壓機對應運行參數。

圖三  一號空壓機運行參數

圖四  二號空壓機運行參數

圖五  三號空壓機運行參數

圖六  四號空壓機運行參數

四、上位機相關畫面及操作：

1、上位機啟動時，組態軟件可自動開啟，進入空壓機監控系統畫面。

圖七 上位機空壓機監控畫面

在主畫面中有空壓機運行、待機、加載、卸載狀態顯示、通訊狀態顯示、數據參數顯示、用戶管理等功能。

操作方式分為“自動”和“手動”，需要單獨啟動空壓機或者干燥機時點擊對應的圖片即可，如圖八、圖九。點擊空壓機漢字還可以彈出該空壓機對應數據畫面，如圖十。

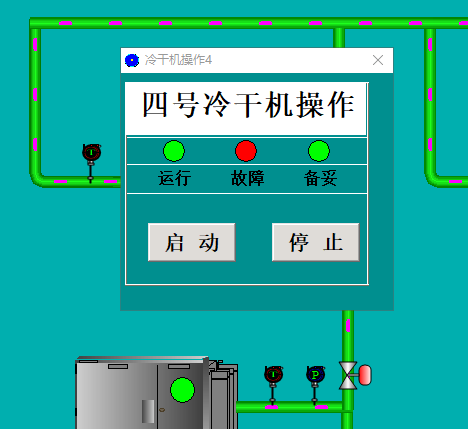

圖八 干燥機單獨操作畫面

  圖九  空壓機單獨操作畫面

 圖十  空壓機數據畫面

2、點擊用戶管理可以分配操作權限，如圖十一。

 圖十一 用戶管理畫面

3、點擊趨勢畫面可以查看設備數據曲線，如圖十二，四臺空壓機趨勢畫面可以任意切換。

 圖十二 空壓機趨勢畫面

4、點擊報表畫面可以查看設備數據報表，如圖十三，四臺空壓機報表畫面可以任意切換，支持?jǐn)?shù)據查詢、導出和打印。

圖十三  空壓機報表畫面

5、點擊報警畫面可以查看報警信息。

圖十四  報警畫面

6、點擊日志畫面可以查看操作日志。

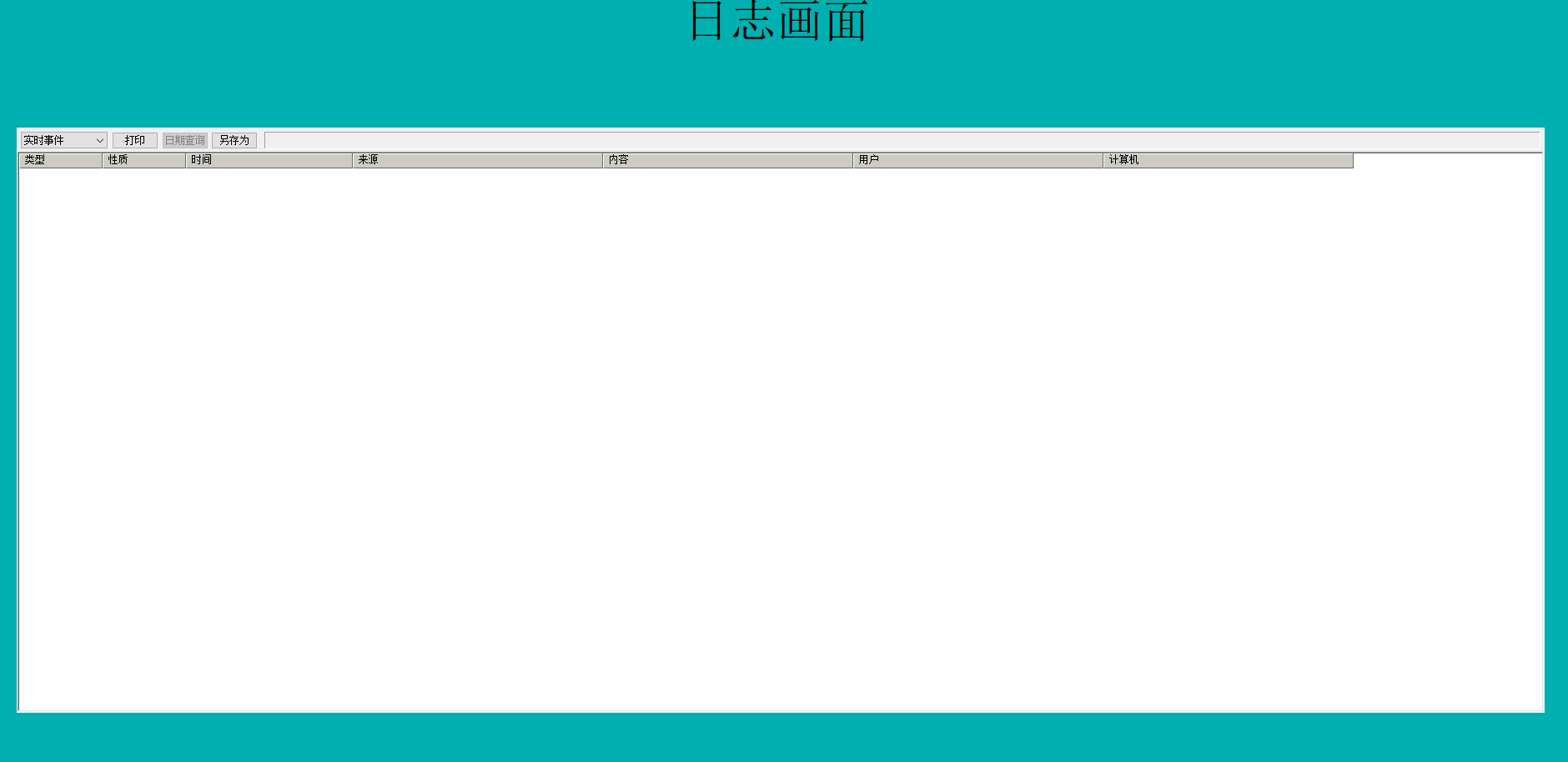

 圖十五  日志畫面

7、點擊參數畫面可以設置運行參數，該畫面進入需要權限。

圖十六  參數畫面

五、注意事項

1、定期檢查操作箱線路，是否正常（線頭脫落等）；觀察攝像頭供電是否正常。

2、定期檢查柜內設備工作是否正常。

3、嚴禁將水杯和雜物放在主機和操作臺上。

4、嚴禁將外網接入上位機和監控主機。

5、嚴禁將移動設備與主機連接，如U盤、移動硬盤、避免主機感染病毒。

                                                              西安優特自動化

                                                                2025-03-18
