1.5KW兩臺小泵7.5KW兩臺大泵恒壓供水操作說明

一、系統概述

   該系統主要由兩臺1.5KW水泵、兩臺7.5KW水泵組成�？刂葡到y(tǒng)共有兩臺控制柜，分別為PLC柜（含兩臺1.5K泵控制）、7.5KW兩臺水泵恒壓供水控制柜。

其中兩臺1.5KW水泵、兩臺7.5KW水泵均為恒壓變頻控制方式，一拖二工作模式。1.5KW水泵由變頻器實現恒壓閉環控制，自動切換上下行均由PLC完成，7.5KW水泵由恒壓供水控制器實現恒壓閉環及自動切換上下行方式。7.5KW水泵組的啟停由PLC控制。

PLC主控制柜主要由10寸昆侖通態觸摸屏、西門子SMART 200PLC構成、斷路器、接觸器、熱繼電器、繼電器、旋鈕、按鈕、指示燈等構成。7.5KW恒壓供水變頻柜主要由控制器、接觸器、熱繼電器、繼電器、指示燈等構成。

二、操作方式：

1、 1.5KW水泵手動操作：

控制柜面板上設有“手動 0 自動”旋鈕。旋鈕選擇在中間位置“0”時，水泵不能進行操作，旋鈕選擇在左側“手動”時，可進行兩臺1.5KW水泵的手動工頻操作。如啟動1#水泵，按下“1#泵啟動”，則1#水泵運行，運行綠色指示燈“1#泵運行”亮；停止1#水泵，按下“1#泵停止”即可。

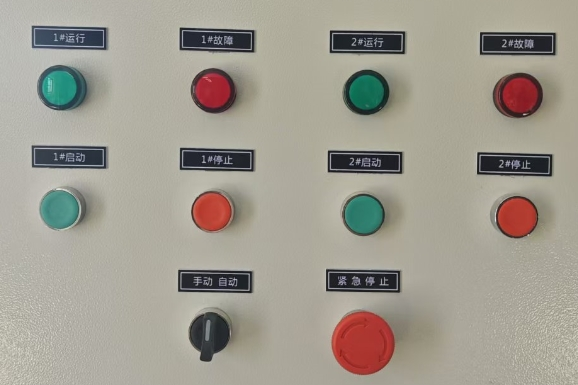

圖一   1.5KW水泵手動操作

2、7.5KW水泵參看另一恒壓供水說明書。

3、1.5KW水泵、7.5KW水泵自動操作：

控制柜面板“手動 0 自動”旋鈕旋至“自動”。觸摸屏按下“啟動”即可。

此時，兩臺1.5KW小泵先按預設的壓力恒壓閉環運行，一臺1.5KW能滿足壓力流量提要求時，一臺水泵變頻運行。變頻50HZ，壓力不夠時，系統把當前變頻泵切換到工頻，另一臺自動變頻啟動運行。

一個1.5KW水泵工頻運行，另一臺變頻運行50HZ，仍不能滿足壓力時，系統延時啟動7.5KW水泵變頻機組。啟動上行和1.5KW水泵動作一致。

3、壓力高下行切換時，系統先停7.5KW工頻水泵。此時壓力平衡時，兩臺1.5KW小泵運行，一臺7.5KW大泵變頻運行。如壓力還高，則7.5KW大泵變頻停止。兩臺1.5KW小泵運行。

三、觸摸屏畫面：

畫面1 流程畫面

該畫面中具有兩臺1.5KW水泵及兩臺7.5KW水泵實時運行狀態、出口壓力、設置壓力、故障報警信息等顯示。

畫面2 參數畫面

該畫面具有兩臺1.5KW水泵運行累計時間、小泵壓力不夠投入大泵延時時間設置、壓力設置、壓力反饋等顯示。

畫面3 報警畫面

  該畫面為系統故障報警信息畫面，有故障時系統隨時顯示故障信息，幫操作人員盡快排除故障，恢復系統運行。
