一.設備用途

        該型高效包衣機是用于中西藥片.藥丸以及糖果等進行糖衣.水相薄膜.有機薄膜包衣的專用設備。該設備是按照制藥工業“GMP”要求制造的；其全部外殼.包衣滾桶.噴灑裝置以及所有與藥品接觸的部件全部采用不銹鋼材料制造。整個工藝操作過程由PLC可編程控制器控制�？刂葡到y(tǒng)具有多種應用程序.主電機采用變頻調速，系統可顯示運行模式.狀態.溫度.主機轉速.故障等各種信息。所有工藝參數均可在線修改。全部包衣操作是在密閉狀態進行，無粉塵飛揚和噴灑液飛濺,是一種優質高效可靠.潔凈.節能操作方便的新型包衣設備。

二.工作原理:

       將片芯放入包衣滾筒內,片芯在潔凈密閉的旋轉包衣滾筒內不停地按復雜的軌跡運動.在運動過程中,按工藝流程和合理的工藝參數,自動噴灑包衣介質,同時在負壓狀態下供給熱風，熱風通過片芯層，使噴灑在片芯表面的包敷介質得到快速.均勻的干燥,形成堅固光滑的表面薄膜。



工作示意圖

三、相關畫面

1、操作目錄

2、系統簡介1



3、系統簡介2

4、系統簡介3

5、畫面調整



6、系統資訊



7、流程框圖

8、控制框圖

9、模式選擇

10、運行模式一

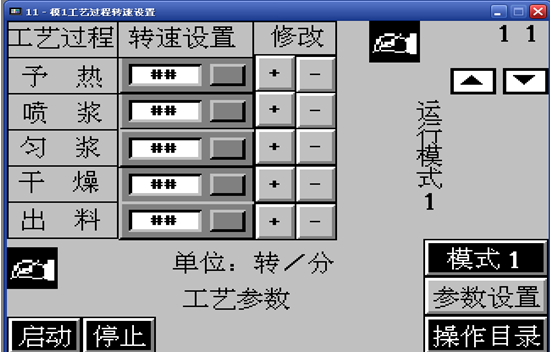

11、模式一工藝工程轉數設置

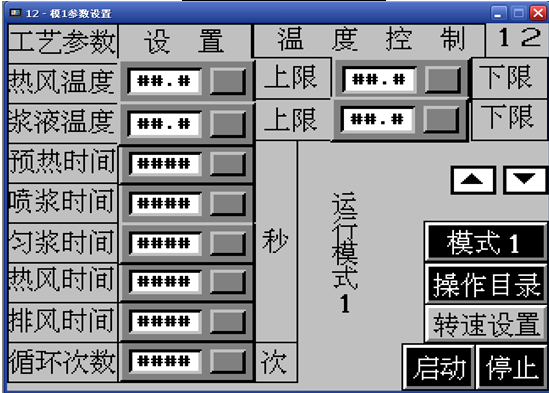

12、模式一參數設置

13、模式一動態數據

14、模式一循環次數

15、模式二

16、模式二主機轉數

17、模式二溫度時間

18、手動模式操作畫面1

19、手動模式操作畫面2

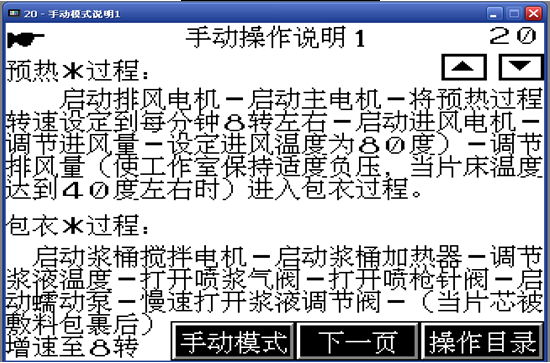

20、手動模式說明1

21、手動模式說明2

22、手動模式參數設置

23、溫度棒圖

24、系統狀態

25、故障信息

26、操作指南

27、操作警示

28、溫度故障延時設置



西安優特自動化工程有限公司
